Ako si vybrať správny žeriav do dielne či skladu

Žeriav vám umožní jednoducho zdvíhať a spúšťať ťažké bremená bez potreby fyzickej námahy. V našom sprievodcovi sa dozviete, aký typ žeriava je najvhodnejší pre vaše konkrétne potreby a pracovné prostredie. Pomôžeme vám zorientovať sa v možnostiach a vybrať žeriav, ktorý bude ideálne vyhovovať vašim požiadavkám.

Čo je žeriav  a ako funguje?

Žeriav na manipuláciu s nákladom môže byť podľa konštrukcie dielenský žeriav, portálový žeriav, žeriav s protizávažím alebo otočný žeriav. Medzi žeriavy patrí aj trojnožka. Pomocou týchto zariadení môžete bezpečne a jednoducho zdvíhať a premiestňovať bremená až do hmotnosti 3500 kg v závislosti od typu žeriava. Každý takýto žeriav funguje na princípe kladkostroja podľa zákonov páky: odolné reťaze sú vedené cez pohyblivé a pevné kladky, čím sa výrazne znižuje potrebná sila na zdvih ťažkých predmetov. Navyše sú tieto kompaktné žeriavy otočné v rôznych smeroch a podľa modelu aj mobilné.

Pozrime sa bližšie na najbežnejšie typy žeriavov:

Dielenské žeriavy – kompaktné a obratné na všestranné použitie

Dielenský žeriav je vďaka svojej kompaktnej konštrukcii ideálny na použitie v stiesnených alebo nízkych priestoroch. Kolieska na ráme žeriava zabezpečujú jeho mobilitu a jednoduchú manévrovateľnosť.

Oblasť použitia

• Preprava automobilových dielov a náhradných súčiastok v dielňach
• Zdvíhanie ťažkých tovarov a bremien na paletách, v mriežkových boxoch a pod. v skladoch a logistike
• Ideálne pre vnútorné priestory

Žeriavy s protizávažím - ideálne na prácu pri strojoch a dopravníkoch

Tento typ žeriava patrí tiež medzi dielenské žeriavy. Na rozdiel od modelov s paralelným alebo rozšíreným podvozkom sa však jeho rám nachádza pod protizávažím, vďaka čomu je rameno aj stĺp žeriava voľne vysunuté. Takto môžete bez prekážok pristupovať k regálom či strojom.

Konštrukcia zároveň zabezpečuje optimálne rozloženie ťažiska a umožňuje dosiahnuť vysokú nosnosť. Zdvih bremena ovládate pomocou hydraulickej pumpy cez dlhú ovládaciu oj. V našej ponuke nájdete žeriavy s protizávažím voliteľne s alebo bez záťažového materiálu.

Oblasť použitia

• Presúvanie ťažkých a veľkých strojových dielov v skladových halách
• Preprava neskladných náhradných dielov pri opravách
• Pomoc pri montážnych prácach v rámci výroby
• Vhodné na pravidelné používanie

Portálové žeriavy - univerzálne a výkonné

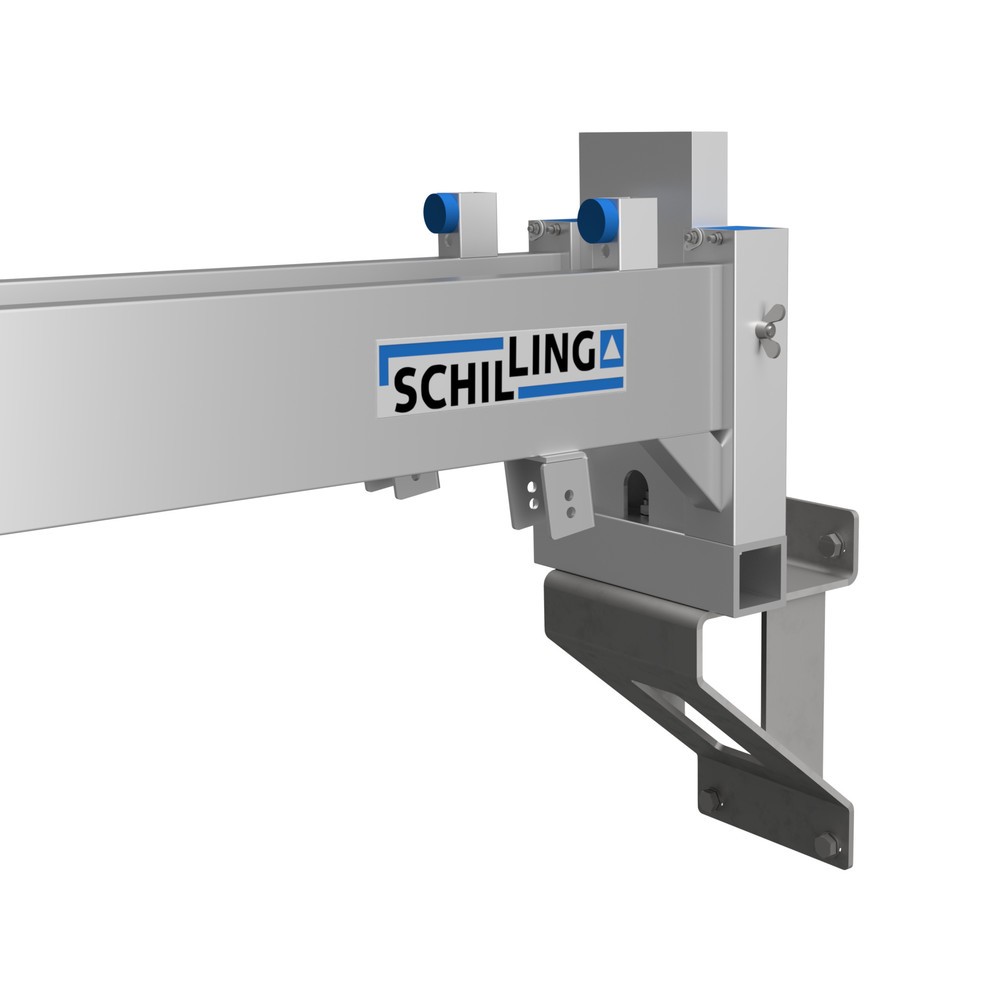

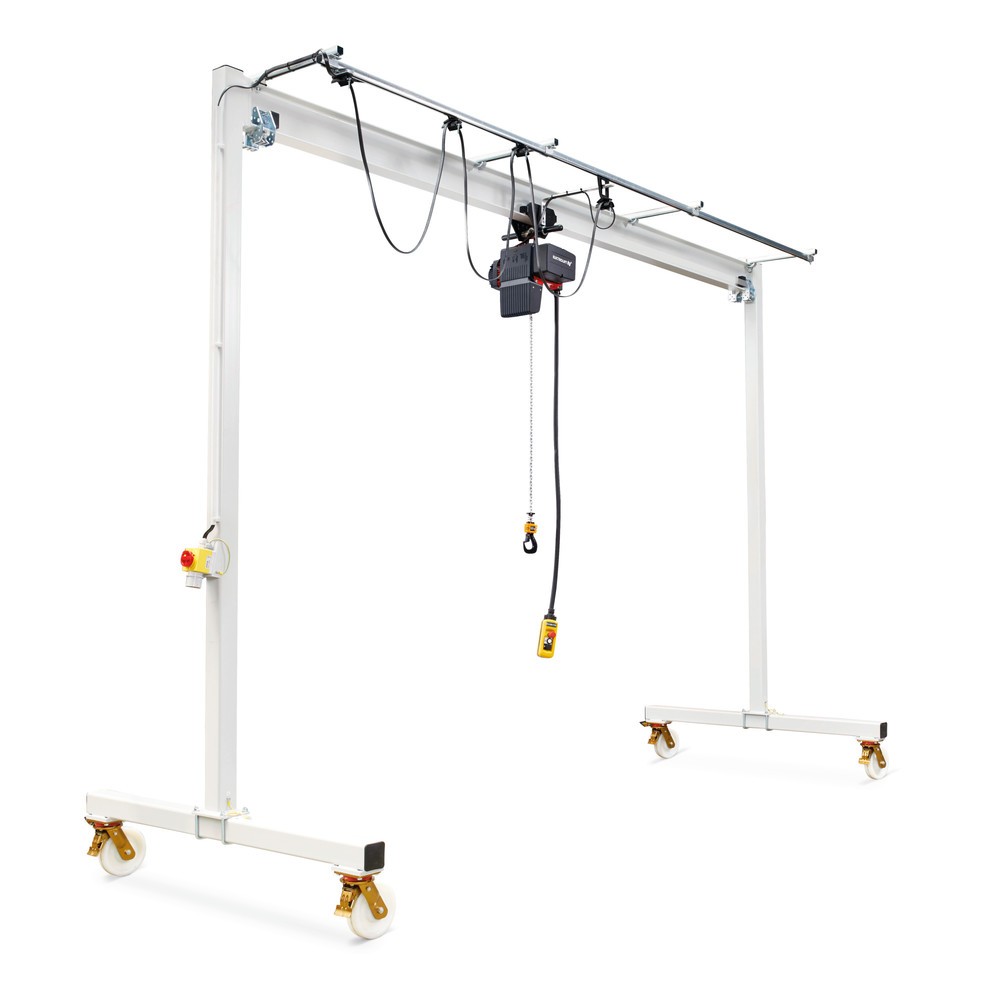

Portálový žeriav je ideálnym pomocníkom pri zdvíhacích prácach, ktoré sa vyskytujú napríklad pri opravách strojov alebo zariadení. Tento typ žeriava je konštruovaný tak, že dva bočné stĺpy nesú žeriavovú mostovku, pričom hmotnosť nákladu spočíva na týchto podperách. V našej ponuke nájdete portálové žeriavy s jedno- aj dvojtrámovým systémom.

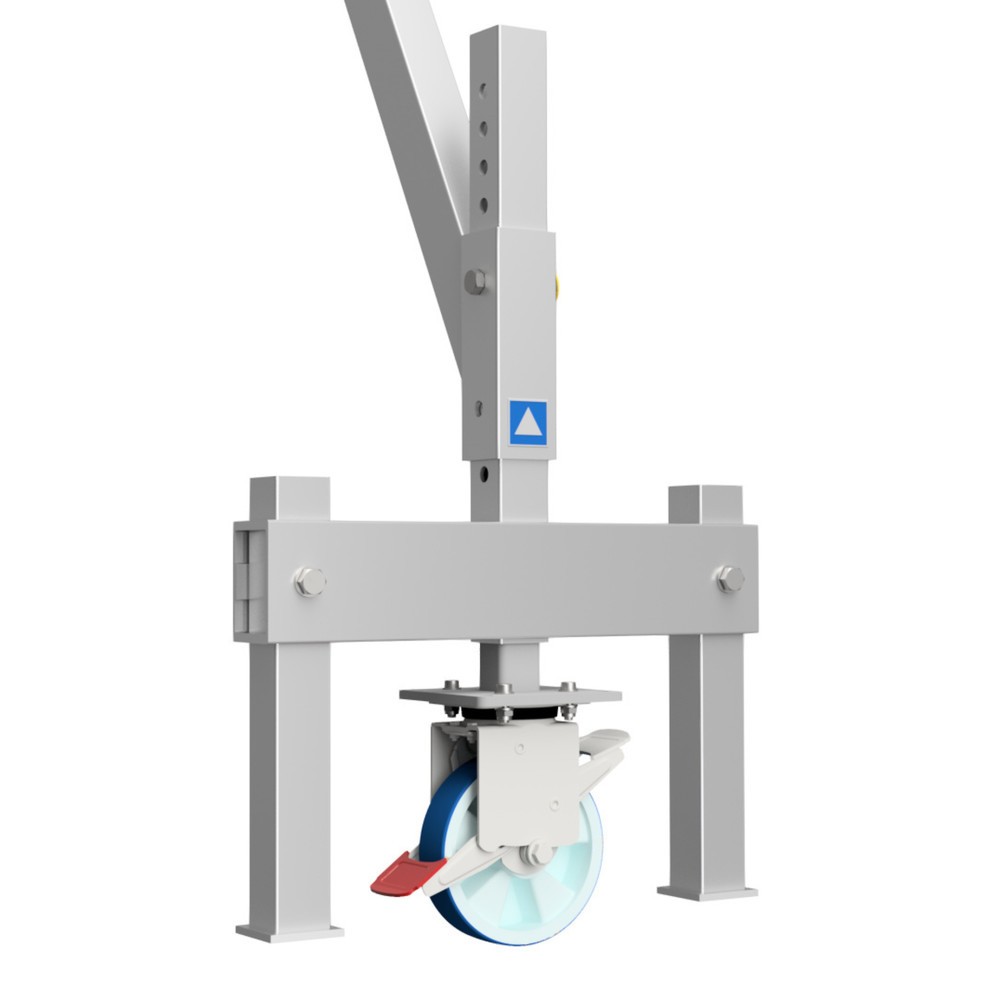

Na rozdiel od dielenských žeriavov zvládne tento typ manipulovať s bremenami o hmotnosti niekoľkých ton. Pomocou elektrického reťazového kladkostroja alebo lanového navijaka môžete náklad zdvíhať a spúšťať. Niektoré modely sú vybavené kolieskami, takže portálový žeriav je možné jednoducho presúvať. O bezpečnú prevádzku sa starajú parkovacie brzdy, ktoré umožňujú žeriav kedykoľvek zaistiť na mieste.

Oblasť použitia

• Zdvíhanie ťažkých samostatných dielov a strojov
• Ideálne do nízkych priestorov
• Vhodné na použitie v interiéri aj exteriéri

Otočné žeriavy - zdvíhacie žeriavy s veľkým pracovným rádiusom

Tento typ žeriava je navrhnutý tak, aby ste mohli zdvíhať bremená a pohybovať nimi v rozsahu až 360°. Vďaka tomu môžete stroje a konštrukčné diely presne umiestniť na požadované miesto. Základne rozlišujeme dva hlavné konštrukčné typy:

Stĺpový otočný žeriav

Tento žeriav pozostáva z nosného stĺpa s pätkou a dlhého ramena. Všetky bremená sa zdvíhajú pomocou elektricky ovládaného reťazového alebo lanového kladkostroja, ktorý jednoducho ovládate závesným ovládačom. Vďaka pojazdnej mačke na ramene a možnosti otáčania môžete náklad presne spustiť na požadované miesto. Stacionárne stĺpové otočné žeriavy sa pevne kotvia do podlahy pomocou hmoždiniek alebo kotevných skrutiek.

Nástenný otočný žeriav

Tento žeriav sa montuje pomocou konzol na železobetónové steny alebo oceľové nosníky. Voliteľne sú k dispozícii aj upevňovacie platne na privarenie zariadenia. Otočný rozsah nástenných žeriavov je až 180°. Dlhé rameno (viac ako 5 m) zabezpečuje veľký dosah. Keďže sa žeriav montuje priamo na nosník, je ideálny aj do hál s nízkym stropom.

Oblasť použitia

• Pravidelné zdvíhanie ťažkých skladových kusov
• Podpora rutinných pracovných postupov v montážnych prevádzkach
• Zdvíhanie strojových a technologických častí
• Vykladanie ťažkých nákladov
• Určené na stacionárne použitie

Trojnožky -  ľahké a mobilné riešenie

Ak potrebujete žeriav na mobilné použitie aj v náročných terénnych podmienkach, trojnožky sú ideálnou voľbou. Vďaka hliníkovej konštrukcii sú ľahko prenosné a rýchlo zostaviteľné priamo na mieste práce. Svoje uplatnenie nachádzajú najmä pri kanalizačných alebo tunelových prácach – rozšírený trojnohý statív je možné postaviť nad šachtové otvory či výkopy, čím umožňuje bezpečné spúšťanie materiálu, náradia alebo strojov do hĺbky.

Väčšina modelov má teleskopicky nastaviteľné nohy, ktoré sú pre lepšiu stabilitu vybavené gumovými podložkami alebo kužeľovitými hrotmi proti pošmyknutiu.

Oblasť použitia

• Zdvíhanie stavebných dielov a strojov pri šachtových, tunelových a kanalizačných prácach
• Preprava materiálu do stavebných jám
• Mobilné využitie

Dôležité kritériá pri výbere žeriava na manipuláciu s nákladom

V Jungheinrich PROFISHOP nájdete široký sortiment rôznych typov zdvíhacích žeriavov. Pri výbere vhodného modelu je dôležité zvážiť najmä tieto základné faktory:

Mobilné alebo stacionárne použitie

Žeriavy môžu byť buď pevne inštalované (stacionárne), alebo mobilné:

Stacionárny žeriav

Tento typ sa pevne kotví do podlahy pomocou robustných hákov alebo hmoždiniek. Montážne prvky na pätke žeriava umožňujú bezpečné uchytenie, niektoré modely možno upevniť aj na murivo či oceľové nosníky. Stacionárny žeriav je ideálny, ak potrebujete pravidelne manipulovať s bremenami v konkrétnej časti prevádzky.

Mobilný žeriav

Pre flexibilné využitie sú k dispozícii pojazdné žeriavy – a to aj pod zaťažením. Tieto modely majú namiesto pevnej základne podvozok s kolieskami alebo integrované kapsy a oká na jednoduché premiestňovanie. Mobilný žeriav môžete namontovať aj na nákladné auto alebo dodávku a presúvať priamo na miesto použitia. Po skončení práce ho jednoducho zložíte a úsporne uskladníte.

Pohon žeriava

Pohybový mechanizmus a zdvíhacie zariadenie žeriava môžu byť poháňané tromi spôsobmi:

• Elektrický pohon: Elektrické žeriavy sa pripájajú k elektrickej sieti. Elektroreťazový kladkostroj ovládate tlačidlom, energiu privádza kábel vedený cez pojazdnú mačku. Niektoré modely umožňujú elektricky ovládať aj otočné rameno. Núdzové zastavenie zaručuje bezpečnú prevádzku.
• Manuálny pohon: Zdvíhací mechanizmus a kladkostroj ovládate ručne pomocou lanového navijaka. Ak má žeriav manuálne nastaviteľné rameno, polohu meníte ručne.
• Hydraulický pohon: Žeriavy s rýchlozdvihom sú poháňané hydraulickou pumpou. Obsluha stláča páku, ktorá prenáša silu na rameno žeriava a dvíha bremeno. Pomocou páky alebo ručného kolieska možno náklad kontrolovane spúšťať.

Výber žeriava s dostatočnou nosnosťou

Nominálna nosnosť žeriava (Working Load Limit – WLL) určuje maximálne prípustné zaťaženie. Výrobca uvádza limit pre každú nosnú časť (napr. laná, reťaze). Rozhodujúca je vždy najnižšia nosnosť zo všetkých komponentov. Túto hodnotu nikdy neprekračujte – len tak zabezpečíte bezpečnosť práce a zabránite poškodeniu žeriava či nákladu.

Stanovenie výšky zdvihu

Výška zdvihu závisí od typu žeriava – trojnožkové žeriavy sú vhodné na nižšie zdvihy (1000–3500 mm) a do stiesnených priestorov, zatiaľ čo portálové žeriavy umožňujú zdvíhanie až do 5700 mm.

Dĺžka ramena a dosah žeriava

Dĺžka ramena závisí od typu žeriava – dielenské žeriavy majú kratšie ramená (do 1630 mm), otočné žeriavy umožňujú dosah až do 8 metrov a portálové žeriavy dokonca viac ako 8 metrov. Pri výbere je dôležité myslieť aj na to, že čím ďalej od základne bremeno zdvíhate, tým nižšia môže byť maximálna nosnosť žeriava. Výrobcovia preto uvádzajú pre každý model povolený rozsah vyloženia a zodpovedajúcu nosnosť.

Príslušenstvo pre žeriavy

Pomocou príslušenstva môžete rozšíriť možnosti žeriava a prispôsobiť ho konkrétnym potrebám. Žeriavové traverzy sú ideálne na bezpečný presun ťažkých alebo dlhých bremien, vrátane Big Bagov, pričom zabezpečujú rovnomerné rozloženie hmotnosti. Žeriavové vidlice umožňujú jednoduchú manipuláciu s euro paletami aj ďalším tovarom – vďaka nastaviteľným vidliciam zvládnete aj rolky, cievky či káblové bubny.
